紫外線LEDのミニサインボード製作

ちょっとした暇つぶしで紫外線LEDを使ったミニサインボードを作ってみた。
ホームセンターなどで売っている蛍光アクリルパネルを紫外線発光のLEDで光らせるという単純なモノ。

紫外線LEDミニサイン

蛍光アクリルパネルはホビールーターで削りながら絵柄を描く。私は下絵を裏から貼り付け、表面から下絵をトレースしながら削った。

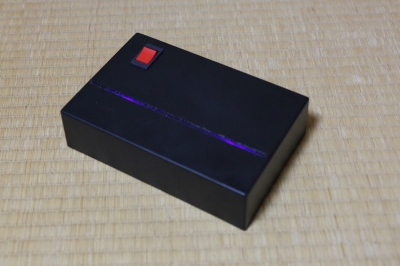

発光機は、適当なケースに紫外線LED2灯を点灯させる簡単な回路を仕込んだだけ。

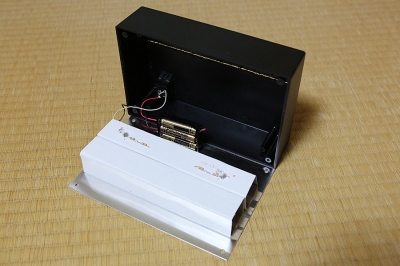

基板代わりに厚紙で・・手前の厚紙の台座はアクリルパネルを差し込んだときに適当な高さで止めるための上げ底の役目。



アクリルパネルを抜き差しするだけで交換できるので、今度子どもにパネルを削らせてやろう。



ところで、蛍光パネルだが、指紋をよく拭き取ったつもりでも紫外線を当てると結構浮き上がってくる。
指紋を付けないようにパネルを扱わないと汚い感じぃ

▼部品
・蛍光アクリルパネル(光製 A-651 2ミリ厚 USサイズ/160mmx180mm @309円)
・適当なケース、厚紙
・電池ボックス(単4型3本用)
・適当なスイッチ
・紫外線LED 2本(定格3.4V 20mA @210円)
・抵抗 2本(60Ω程度 家在庫の10Ωと51Ωで代用)
